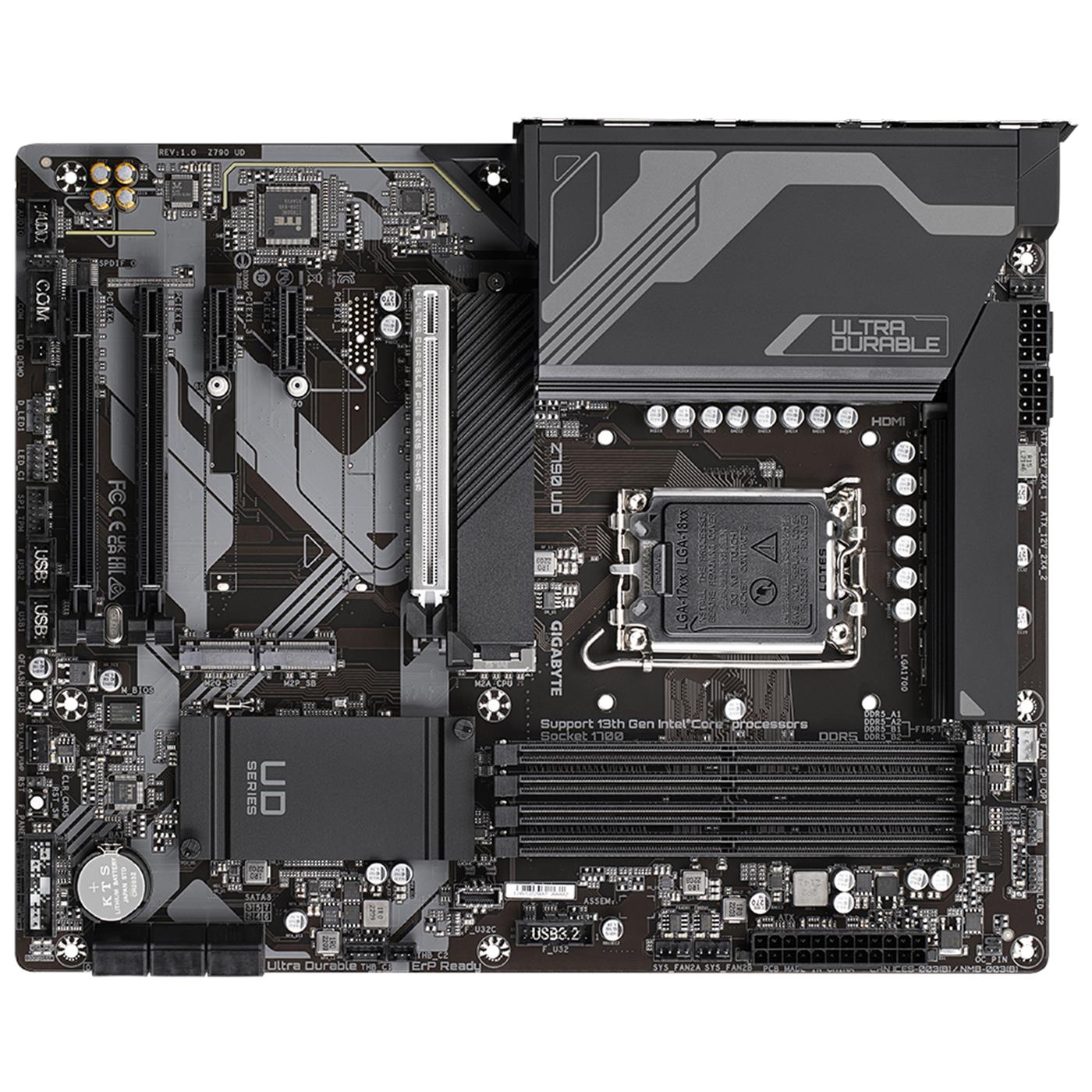

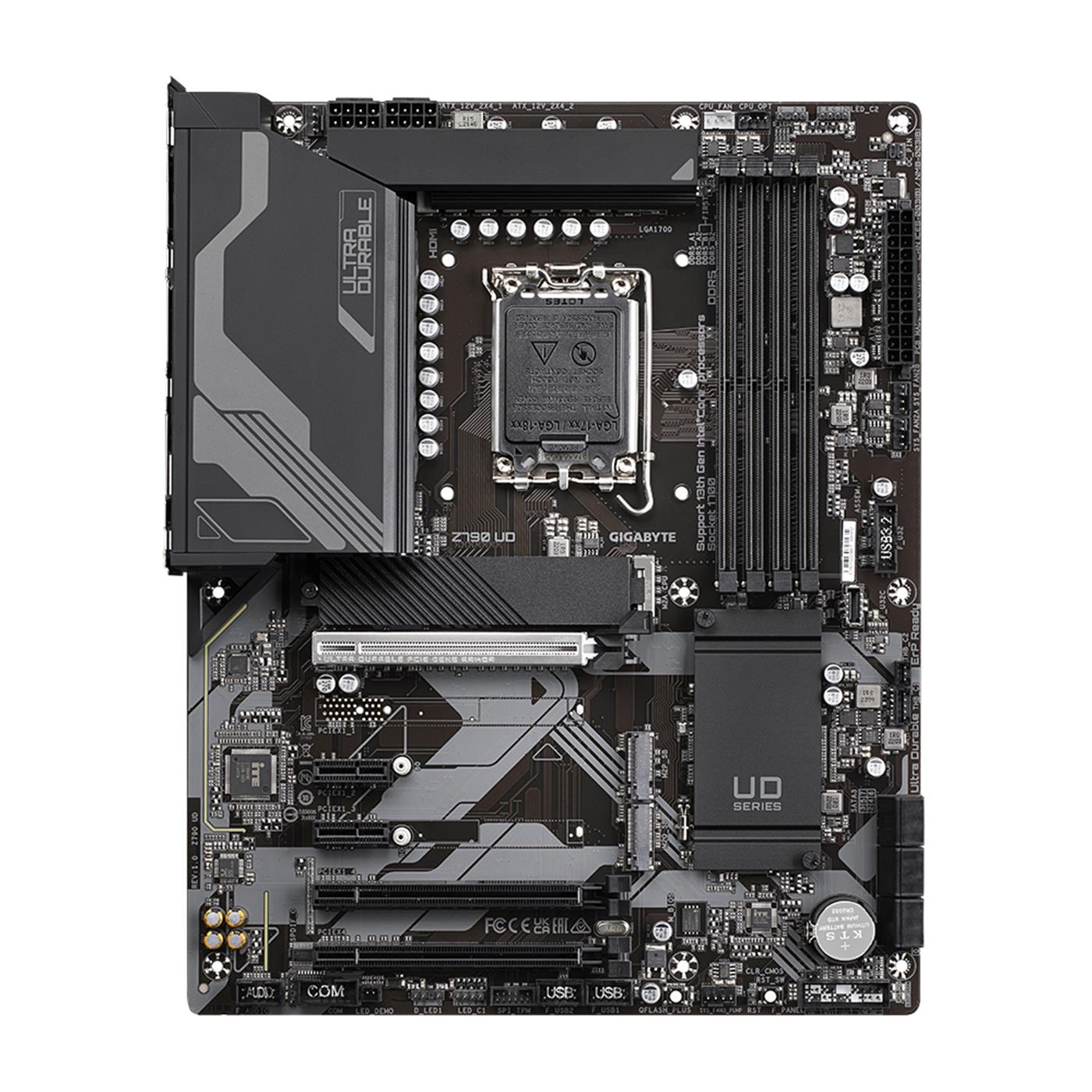

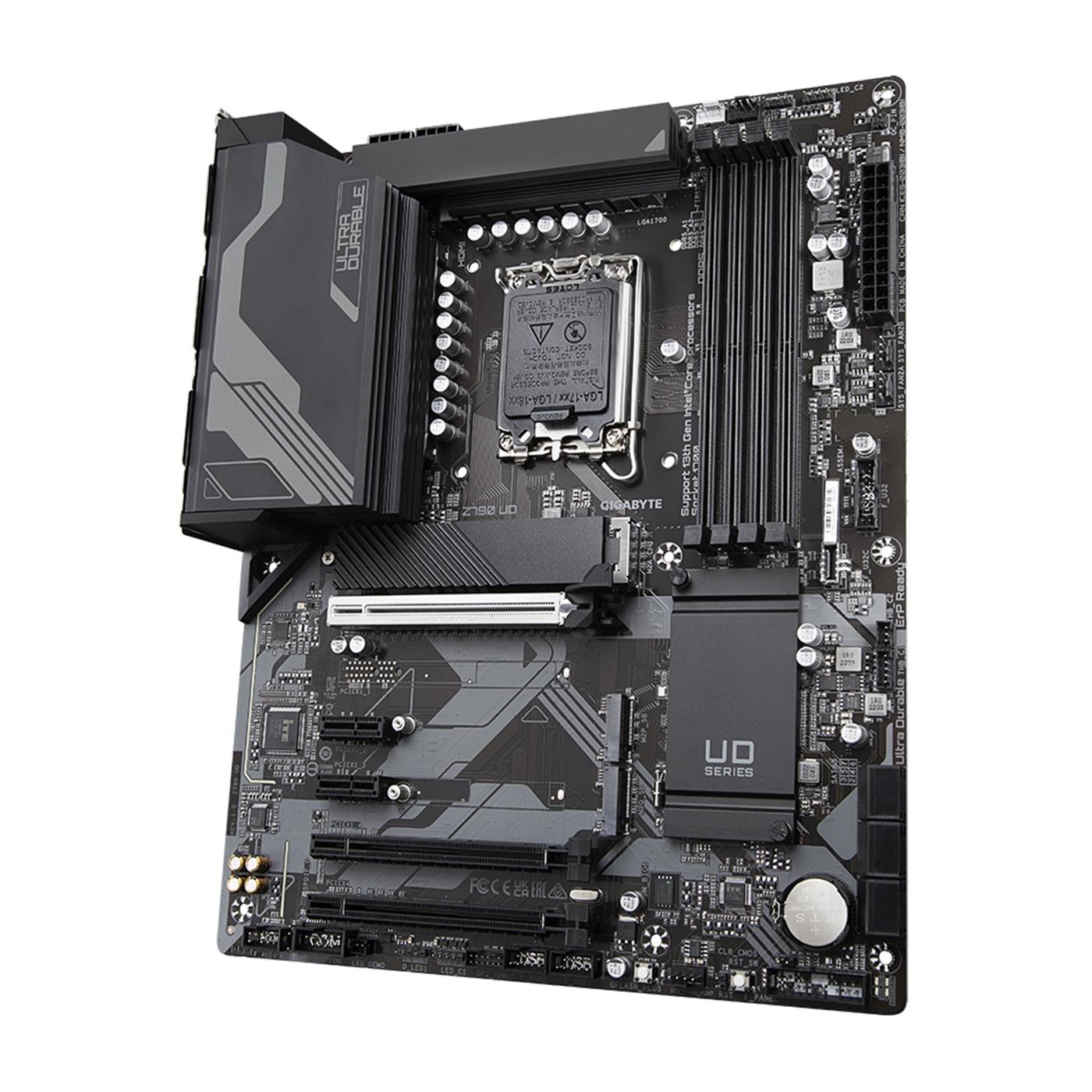

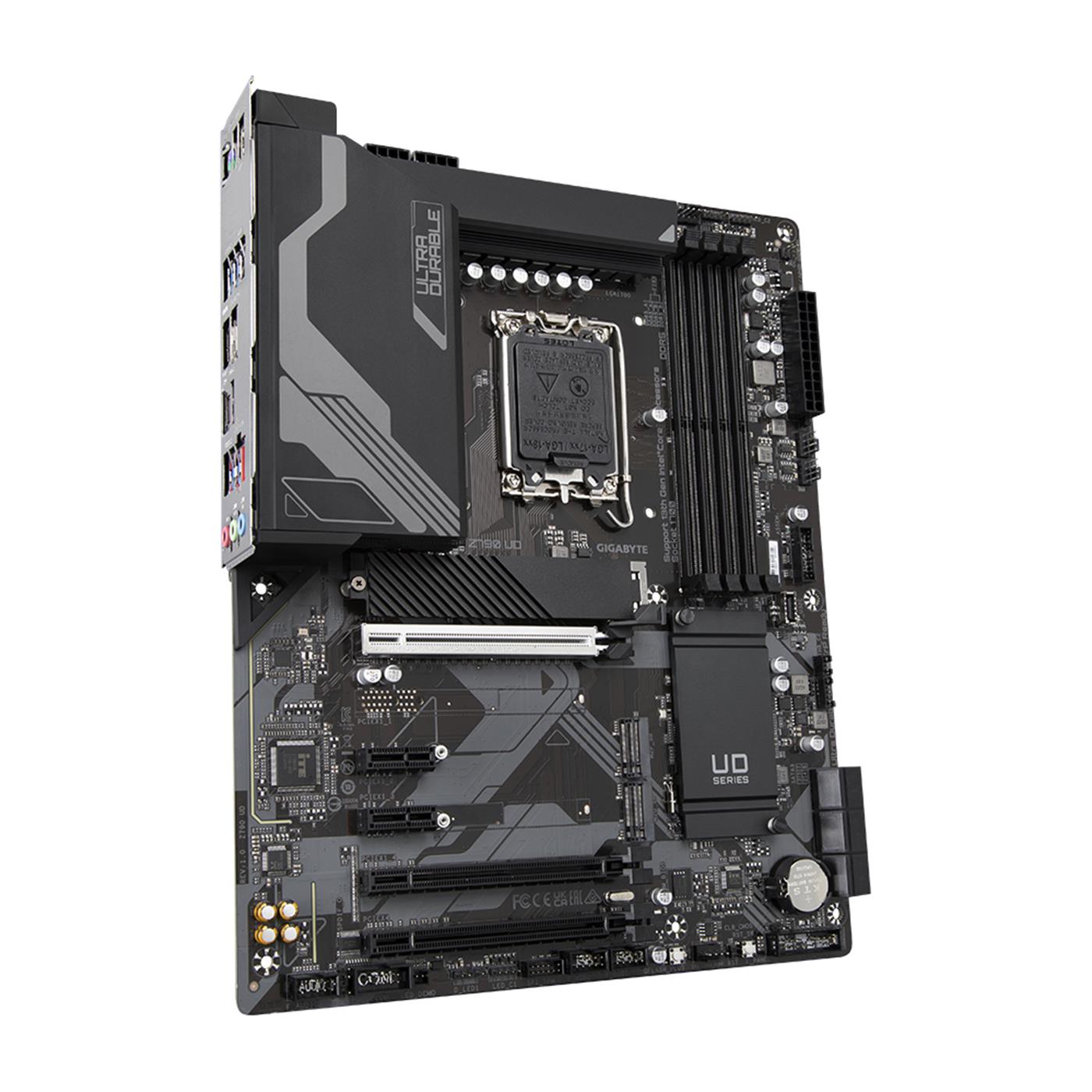

Placa Base Gigabyte Z790 Ud G10 4Xddr5 2.5Gbe 3*Pcie 4.0X4m.2 S.1700 Gen12 Gen13

Con los rápidos cambios tecnológicos, GIGABYTE siempre sigue las últimas tendencias y brinda a los clientes funciones avanzadas y las últimas tecnologías. Las placas base GIGABYTE están equipadas con una solución de energía mejorada, los últimos estándares de almacenamiento y una conectividad excepcional para permitir un rendimiento optimizado para juegos.

Características

• Intel® Socket LGA 1700: compatible con procesadores de la serie 13.ª y 12.ª generación

• Rendimiento sin igual: Solución VRM digital de 16*+1+1 fases gemelas

• DDR5 de doble canal: 4 DIMM SMD con soporte para módulo de memoria XMP 3.0

• Almacenamiento de próxima generación: 3 conectores PCIe 4.0 x4 M.2

• Diseño térmico avanzado y protección térmica M.2: para garantizar la estabilidad de energía VRM y el rendimiento SSD M.2

• EZ-Latch: Ranura PCIe 5.0 x16 con liberación rápida y diseño sin tornillos

• Redes rápidas: LAN de 2,5 GbE

• Conectividad extendida: DP, HDMI, USB-C® frontal de 5 Gb/s, USB-C® posterior de 20 Gb/s

• Smart Fan 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP

• Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

Especificaciones

• Procesador



  • LGA1700 socket: Support for 13th Generation Intel® Core™ Processors and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors*


  • L3 cache varies with CPU


  • * Please refer to "CPU Support List" for more information.






• Chipset



  • Intel® Z690 Express Chipset






• Memoria



  • Support for DDR5 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules


  • 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory


  • Dual channel memory architecture


  • Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)


  • Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules


  • Support for Extreme Memory Profile (XMP) memory modules


  • (Please refer "Memory Support List" for more information.)






• Gráfica Integrada



  • Integrated Graphics Processor-Intel® HD Graphics support:


  • 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz


  • * Support for HDMI 2.1 version and HDCP 2.3.


  • ** Support native HDMI 2.1 TMDS compatible ports.


  • 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz


  • * Support for DisplayPort 1.2 version and HDCP 2.3


  • (Graphics specifications may vary depending on CPU support.)






• Audio



  • Realtek® ALC1220-VB CODEC


  • * The back panel line out jack supports DSD audio.


  • High Definition Audio


  • 2-channel analog output


  • Support for S/PDIF Out


  • 7.1-channel digital signals


  • * Actual output of digital signals may vary depending on the playback content and software used, and an external DAC is required.






• LAN



  • Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)






• Zócalos de Expansión



  • 1 x PCI Express x16 slot, running at x16 (PCIEX16)


  • * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.


  • (The PCIEX16 slot conforms to PCI Express 5.0 standard.)


  • 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2)


  • (The PCIEX4 slots conform to PCI Express 3.0 standard.)


  • Interfaz de almacenamiento


  • CPU:


  • 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)


  • Chipset:


  • 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB)


  • 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2Q_SB/M2P_SB)


  • 6 x SATA 6Gb/s connectors


  • Support for RAID 0, RAID 1, RAID 5, and RAID 10


  • * Refer to "2-7 Internal Connectors," for the installation notices for the M.2 and SATA connectors.


  • Intel® Optane™ Memory Ready


  • * System acceleration with Intel® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.






• USB



  • Chipset:


  • 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support


  • 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header


  • 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel


  • 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)


  • Chipset+2 USB 2.0 Hub:


  • 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)






• Conectores Internos E/S



  • 1 x 24-pin ATX main power connector


  • 1 x 8-pin ATX 12V power connector


  • 1 x 4-pin ATX 12V power connector


  • 1 x CPU fan header


  • 1 x water cooling CPU fan header


  • 3 x system fan headers


  • 1 x system fan/water cooling pump header


  • 2 x addressable LED strip headers


  • 2 x RGB LED strip headers


  • 4 x M.2 Socket 3 connectors


  • 6 x SATA 6Gb/s connectors


  • 1 x front panel header


  • 1 x front panel audio header


  • 1 x USB Type-C® header, with USB 3.2 Gen 2 support


  • 1 x USB 3.2 Gen 1 header


  • 2 x USB 2.0/1.1 headers


  • 2 x Thunderbolt™ add-in card connectors


  • 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)


  • 1 x reset button


  • 1 x Q-Flash Plus button


  • 1 x reset jumper


  • 1 x Clear CMOS jumper


  • ?All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

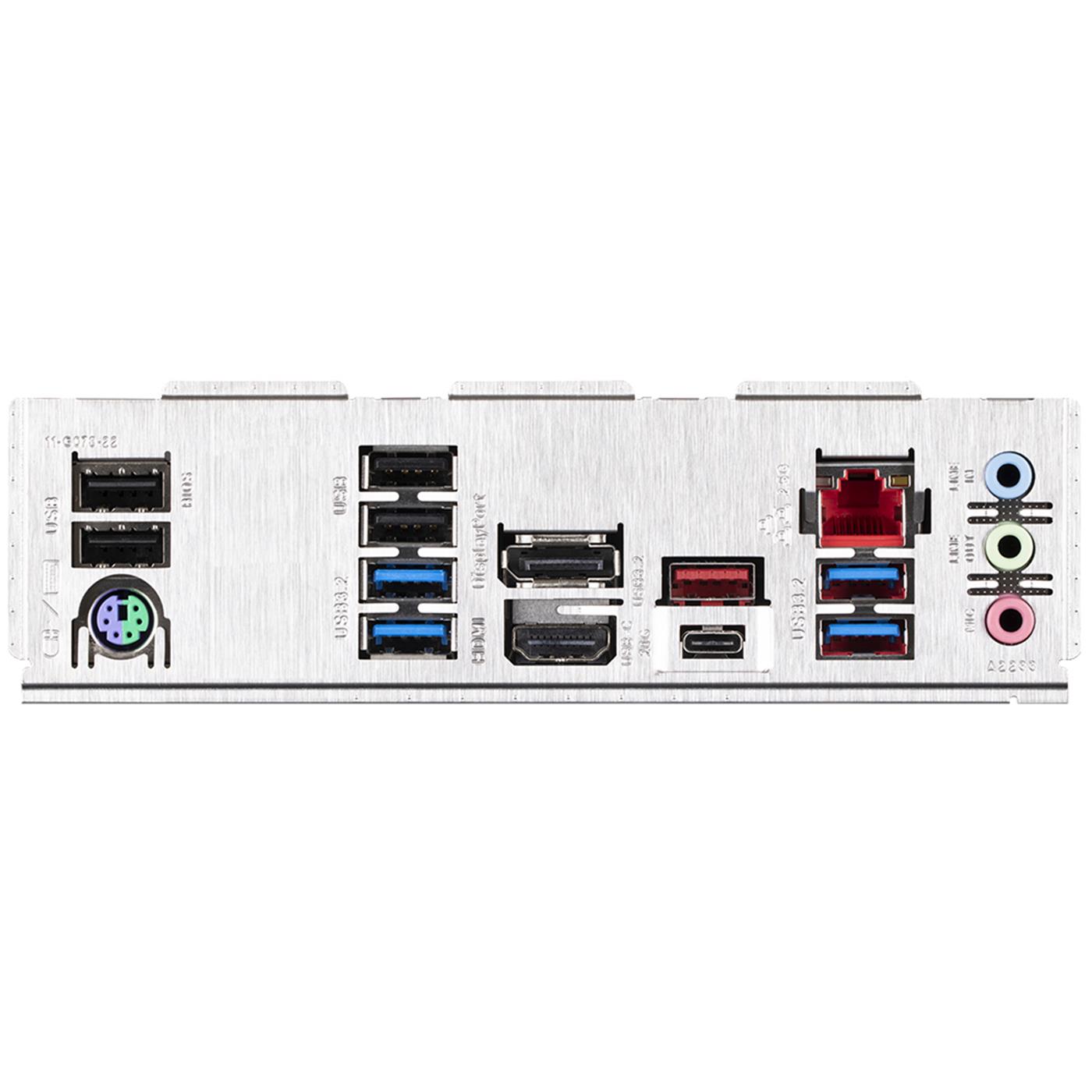

• Panel E/S Trasero



  • 1 x USB Type-C® port, with USB 3.2 Gen 2x2 support


  • 2 x USB 3.2 Gen 2 Type-A ports (red)


  • 3 x USB 3.2 Gen 1 ports


  • 4 x USB 2.0/1.1 ports


  • 1 x HDMI port


  • 1 x DisplayPort


  • 1 x RJ-45 port


  • 1 x optical S/PDIF Out connector


  • 2 x audio jacks






• Controlador E/S



  • iTE® I/O Controller Chip


  • Monitorización Hardware


  • Voltage detection


  • Temperature detection


  • Fan speed detection


  • Water cooling flow rate detection


  • Fan fail warning


  • Fan speed control


  • * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.






• BIOS



  • 1 x 256 Mbit flash


  • Use of licensed AMI UEFI BIOS


  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0






• Otras Características



  • Support for APP Center


  • * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.


  • @BIOS


  • EasyTune


  • RGB Fusion


  • Smart Backup


  • System Information Viewer


  • Support for Q-Flash Plus


  • Support for Q-Flash


  • Support for Xpress Install






• Bundled Software



  • Realtek® Gaming LAN Bandwidth Control Utility






• Sistema Operativo



  • Support for Windows 11 64-bit


  • Support for Windows 10 64-bit






• Formato



  • ATX Form Factor; 30.5cm x 24.4cm





Especificaciones

• Procesador




• Fabricante de procesador: Intel


• Socket de procesador: LGA 1700


• Procesador compatible: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold


• Sockets de procesador soportados: LGA 1700

• Memoria




• tipos de memoria compatibles: DDR5-SDRAM


• Número de ranuras de memoria: 4


• Tipo de ranuras de memoria: DIMM


• Canales de memoria: Dual-channel


• ECC: Si


• No ECC: Si


• Velocidades de reloj de memoria soportadas: 4000,4800,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200,7400,7600 MHz


• Velocidad del reloj de memoria máxima admitida: 7600 MHz


• Memoria interna máxima: 128 GB


• Memoria sin buffer: Si

• Reguladores del almacenaje




• Tipos de unidades de almacenamiento admitidas: HDD & SSD


• Interfaces de disco de almacenamiento soportados: M.2, PCI Express 4.0, SATA III


• Número de unidades de almacenamiento compatibles: 9


• Compatibilidad con RAID: Si


• Niveles RAID: 0, 1, 5, 10

• Gráficos




• Soporte para proceso paralelo: Crossfire


• Máxima resolución: 4096 x 2304 Pixeles


• HDCP: Si

• Interno I/O




• USB 2.0, conectores: 2


• Conectores USB 3.2 Gen 1 (3.1 Gen 1): 1


• Conectores USB 3.2 Gen 2 (3.1 Gen 2): 1


• Número de conectores SATA III: 6


• S/PDIF, conector de salida: Si


• Conector de audio en panel frontal: Si


• Conector de panel delantero: Si


• Conector de potencia ATX (24 pines): Si


• Conector de ventilador CPU: Si


• Conector de energía EPS (8-pin): Si


• Conector TPM: Si


• Cabecera de puerto serie: 1


• Encabezados Thunderbolt: 2


• Conector eléctrico de 12 V: Si


• Conector para tiras LED RGB: Si

• Panel trasero Puertos de I/O (entrada/salida)




• Cantidad de puertos USB 2.0: 4


• Cantidad de puertos tipo A USB 3.2 Gen 1 (3.1 Gen 1): 4


• Cantidad de puertos tipo A USB 3.2 Gen 2 (3.1 Gen 2): 1


• Número de puertos USB 3.2 Gen 2x2 Tipo C: 1


• Ethernet LAN (RJ-45) cantidad de puertos: 1


• Número de puertos HDMI: 1


• Versión HDMI: 2.0


• Cantidad de DisplayPorts: 1


• Versión de DisplayPort: 1.2


• Salidas para auriculares: 3


• Micrófono, jack de entrada: Si


• Conector para antena WiFi-AP: 2


• Conector USB: USB tipo A, USB Tipo C

• Conexión




• Ethernet: Si


• Tipo de interfaz ethernet: 2.5 Gigabit Ethernet


• Wifi: No

• Características




• Chipset: Intel Z790


• Canales de salida de audio: 7.1 canales


• Monitoreo de la salud de PC: Ventilador, Temperatura, Tensión, Water cooling


• Componente para: PC


• Factor de forma: ATX


• Familia del chipset: Intel


• Sistema operativo Windows soportado: Windows 10 x64, Windows 11 x64

• Ranuras de expansión




• Ranuras x1 PCI Express: 2


• Ranuras x16 PCI Express: 4


• Número de ranuras M.2 (M): 3

• BIOS




• Tipos de BIOS: UEFI AMI


• BIOS, tamaño de memoria: 256 MB/s


• Versión ACPI: 5.0


• Jumper Clear CMOS: Si


• Versión de la interfaz de administración de escritorio (DMI): 2.7


• Versión de BIOS de administración del sistema (SMBIOS): 2.7

• Peso y dimensiones




• Ancho: 305 mm


• Profundidad: 244 mm

• Contenido del embalaje




• Cables incluidos: SATA
